[开源项目] 红外遥控RFID刷卡系统(应用于公交卡、饭卡)

(审核中,该项目暂时只有您自己可见)

(该项目未通过审核,只有您自己可见)

时间:11-19 16:26 浏览:8757次
1.有读卡信息(卡类型、类号、余额),初始化卡,充值和扣款功能。
2.多级菜单操作,菜单有反白高度显示。
3.全遥控操作,通过遥控键盘控制读、写卡,并可输入读、写数值。
4.自动设定数据范围,超范围自动提示。
5.可应用于公交卡刷卡和饭卡刷卡等类似应用。
资料下载
附件:刷卡程序.zip
立即下载 文件大小:225.13 KB

最新下载( 下载次数:1次 )

  • 菲菲弟弟飞

分享到:

详细介绍

系统组成:
1.MCU:STC12C5A60S2 ,11.0592MHz
2.12864带中文字库液晶
3.RFID读卡模块:RC522,+ S50卡
4.红外遥控038接收头,CARMP3遥控器,不同遥控器键值不同,若用不同品牌遥控器需修改键值
5.LED指示灯(或为蜂鸣器)
     RC522接法:
     sbit     MF522_RST  =    P1^4;
     sbit     MF522_NSS  =    P1^2;
     sbit     MF522_SCK  =    P1^1;
     sbit     MF522_SI   =    P1^0;
     sbit     MF522_SO   =    P1^3;

     LED指示灯接法:
     sbit     LED_GREEN  =    P1^5;                   //指示灯

     12864接法:
     #define Lcd_Bus P0             //数据口
     sbit LCM_RS  =  P2^0;            //寄存器选择输入
     sbit LCM_RW  =  P2^1;            //液晶读/写控制
     sbit LCM_EN  =  P2^2;            //液晶使能控制
     sbit LCM_PSB =  P2^3;            //串/并方式

     红外遥控接法:
     sbit IRIN = P3^2; //红外接收器数据线
     遥控器功能键说明:prev为退格键,next为切换键,play为确认键,0-9为相应数字键  100+为小数点键

注意:务必确保RC522供电为3.3V,接5V必烧!!!同时,为了系统运行稳定,整个系统最好单独供电,用usb供电可能电流不足!
1.系统组成
2. 欢迎界面

3.主菜单

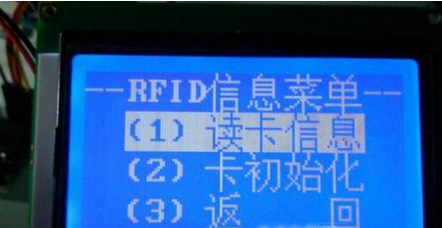

4.卡信息二级子菜单
5.读卡信息
6. 输入充值额
7.充值刷卡

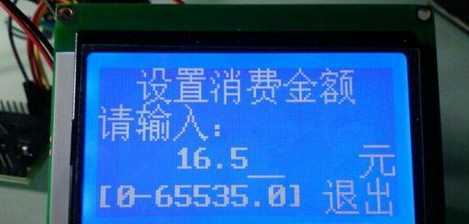

8. 输入消费额
9.消费刷卡

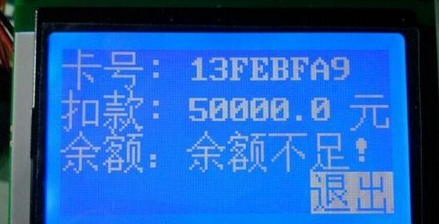

10.余额超范围提示

出自:电子电路网
