[开源项目] 基于MSP430的可倾斜读数的LED电子手表

(审核中,该项目暂时只有您自己可见)

(该项目未通过审核,只有您自己可见)

时间:11-14 16:26 浏览:3823次
之前见到过的LED手表是需要按一下,才能唤醒,然后一个LED显示小时、一个LED显示分。今天给大家介绍的这个是靠一个倾斜开关来唤醒手表。
资料下载
附件:电路图文件.rar
立即下载 文件大小:94.07 KB

最新下载( 下载次数:102次 )

  • longxi
  • DIY
  • xxzh123
  • An刘大大
  • 23759
  • 0125
  • 小贝贝LMN
  • Deidre
  • 天剑流星
  • 物质

分享到:

详细介绍



LED手表使用的是TI的低功耗MCU MSP430G2211,MCU控制显示LED,并且通过一个32KHz的外部手表晶振来计算时间。

MCU大部分时间是处于睡眠状态,如果倾斜开关sw1是在激活状态,并且来查看时间的时候,手表才会处于工作状态。

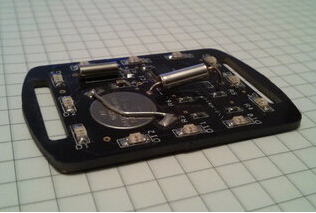

手表通过12个橙色的LED来显示时间。当手表在工作状态,通过不同亮度的2个LED显示时间(可以通过PWM控制)。较亮的LED代表的是时,较暗的LED代表是分。

原理图使用的是designspark PCB,附件包含了软件代码、原理图、PCB源文件。
