手机探测电路图

时间:07-04 09:55 阅读:1255次

*温馨提示：点击图片可以放大观看高清大图

简介：这种类型的电路(使用频率高0.9 - 3GHz的)，你不能使用的频率调谐LC电路，该电路使用一个0.22pF的磁盘电容(C3)根据射频电路，以确保电路的能力，捕捉手机信号。这种手机探测器可以探测到任何一部手机的活动：传入或传出短信，视频传输或语音传输的C3电容必须有信息与8毫米间距之间的信息的长度为18毫米，以获得所需的频率。

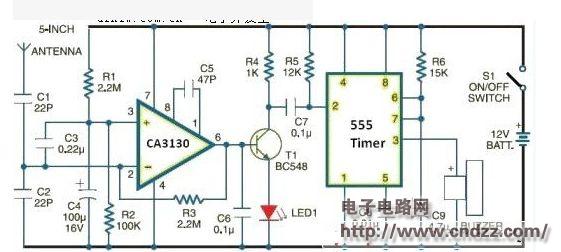

这种类型的电路(使用频率高0.9 - 3GHz的)，你不能使用的频率调谐LC电路，该电路使用一个0.22pF的磁盘电容(C3)根据射频电路，以确保电路的能力，捕捉手机信号。这种手机探测器可以探测到任何一部手机的活动：传入或传出短信，视频传输或语音传输的C3电容必须有信息与8毫米间距之间的信息的长度为18毫米，以获得所需的频率。这个小磁盘电容作为一个小千兆赫的环形天线收集的射频信号。CA3130运算放大器IC使用电流电压转换器，这种手机探测器电子电路图，可用于验证存在一个活跃的手机在测试区域。
