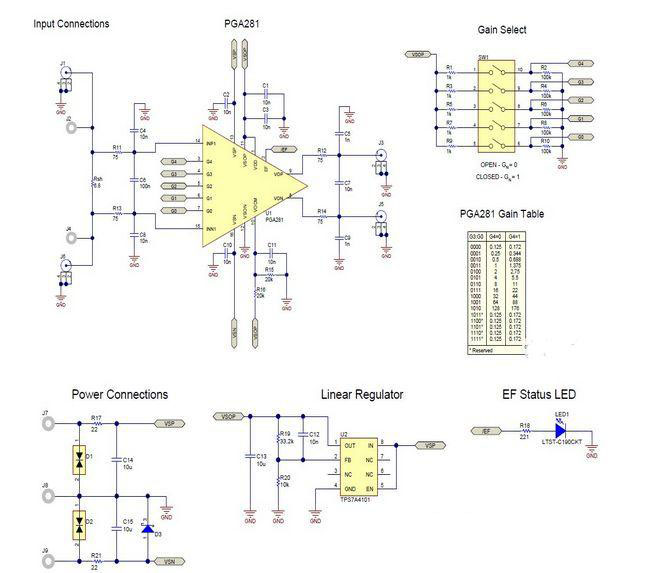

高侧电流感测参考设计电路图
时间:07-04 09:58 阅读:1137次
*温馨提示:点击图片可以放大观看高清大图
简介:此 TI 高精度验证设计通过一种双电源、高侧、四十年历史的电流感测解决方案提供原理、组件选择、仿真、完整 PCB 原理图和布局、物料清单以及均衡性能,可以精确检测 10uA-100mA 范围内的负载电流。相应的线性输出为 10mV 至 4.9V,允许常见 5V ADC 的测量。
此 TI 高精度验证设计通过一种双电源、高侧、四十年历史的电流感测解决方案提供原理、组件选择、仿真、完整 PCB 原理图和布局、物料清单以及均衡性能,可以精确检测 10uA-100mA 范围内的负载电流。相应的线性输出为 10mV 至 4.9V,允许常见 5V ADC 的测量。虽然可以对此类应用使用传统运算放大器,但与传统运算放大器相比,PGA281 可具有更多优势,可提供更准确、用途更广泛的解决方案,例如:
- 差动测量可最大程度降低 PCB 寄生效应带来的误差
- 宽达 ±12.5 V 的共模电压输入范围
- PGA281 可进行引脚编程的增益允许轻松切换增益设置,实现宽负载电流范围内的测量
特性
高侧、四十年、双向、经验证的电流感应解决方案
感测 10uA-100mA 范围的电流;误差 《0.05%
支持宽达 ±12.5 V 的共模输入范围
10mV 至 4.9V 输出,允许常见 5V ADC 的测量
利用 PGA281 可进行引脚编程的增益仪表放大器来实现四十年电流测
