TI ADS1118评估板评测

LaunchPad系列开发板是德州仪器推出的低成本MSP430微控制器开发平台，提供MSP430的完整硬件和软件参考设计。Boosterpack系列是 LaunchPad 的扩展电路板，是一款低成本插入式子卡，可帮助 ARM® Cortex™-M4 MCU 开发人员创建具有多达 7 种动作及环境传感功能的产品。开发人员可采用 BOOSTXL-SENSHUB 电路板创建众多传感器融合应用，包括全球定位系统 (GPS) 跟踪、家庭及楼宇自动化、便携式消费类电子以及游戏等。

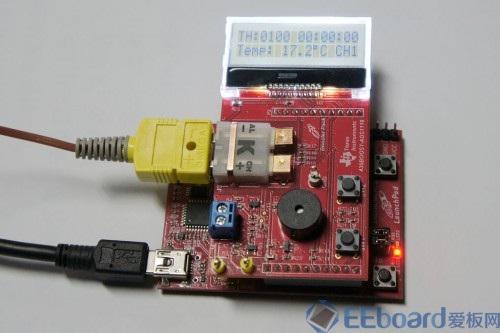

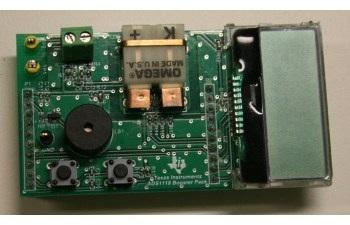

ADS1118 Boosterpack评估板，它是基于TI 最新推出的面积最小的16位数模转换（ADC）器件ADS1118，同时为我们展示了一个K型热电偶温度测量的简易低成本的方案。

ADS1118相比同类型 16 位 ADC面积小 65% 以上。在 0 摄氏度到 65 摄氏度的温度范围内，ADS1118可确保精度为0.5摄氏度的精确测量，其采样速率最高达到 860SPS。主要特点有：

集成可编程增益放大器（PGA）

集成参考电压和晶体振荡器

集成温度传感器

4路输入可分为4路单端或者2路差分输入

采样率范围8SPS~860SPS

输入电压2.0V~5.5V

ADS1118作为一个精确地16位模数转化器（ADC），内部的多路选择开关将4路输入可分为4路单端或者2路差分输入。它可以工作在连续模式或者单次触发模式，在单次触发模式时更能节省功耗。ADS1118特别适合精确地温度测量应用，不管是系统级的温度检测或者热电偶的冷端补偿。TI提供了它与MSP430微控制器合作完整解决方案。

ADS1118 Boosterpack评估套件目前已经可以购买，TI的出厂定价是25美元，套件中包括了价值不菲的OMEGA K型热电偶，现在可以直接购买。

更多功能评测详见：

http://www.eeboard.com/evaluation/%E9%9D%A2%E7%A7%AF%E6%9C%80%E5%B0%8F%E7%9A%8416%E4%BD%8Dadc-ti-ads1118%E8%AF%84%E4%BC%B0%E6%9D%BF%E8%AF%84%E6%B5%8B/

购买评估套件：http://url.eefocus.com/w5

TPS7A4700-EVM评估板体验

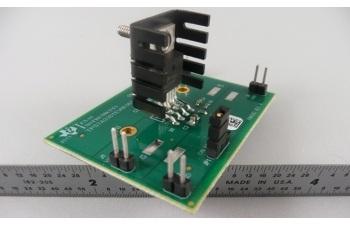

TPS7A4700-EVM评估板是一块简单的绿色2层板，整个方案仅仅是基于LDO TPS7A4700做了一个简单的电源转换模块，支持0~35V宽输入电压，输出电压范围则为1.4V~20.5V以100mV为最小单位。

TPS7A4700特性：

输入电压范围：+3V 至 +36V 输出电压噪声：4.17µVRMS(10Hz，100Hz) 电源纹波抑制：82dB (100Hz)

≥ 55dB (10Hz，10MHz)

提供两个版本：

ANY-OUT 版本：（借助印刷电路板 (PCB) 布局布线的用户可调输出）：无需外部电阻器或者前馈电容器输出电压范围：+1.4V 至 +20.5V

可调版本：输出电压范围：+1.4V 至 +34V

输出电流：1A 压降电压：1A 时为 307mV 与 CMOS 逻辑电平兼容的启用引脚 内置固定电流限制和热关断 采用高散热性能封装：5mm x 5mm 四方扁平无引线封装 (QFN) 工作温度范围：-40°C 至 +125°C

TPS7A4700采用的是双极型技术，有较高的电流增益，这就很好解释了其具有相对高的负载能力1A，输出噪声低及电源纹波抑制高更是双极型技术的两个重要保证参数，而压差和静态电流则不是双极型晶体管所擅长的，TPS7A4700的这两个参数只能说一般。

更多功能评测详见：

http://www.eeboard.com/evaluation/tps7a4700-evm/

购买评估套件：http://url.eefocus.com/w4
