转子断条检查

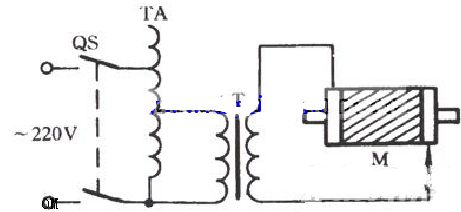

        如图为三相电动机转子断条的检查电路:

        转子断条的检查方法如下:

      (1)外观检查。把转子从电动机中拆出,仔细观察。如发现铁芯某处过热变色,即为断条部位。如果没有发现变色现象,可仔细观察笼条上有无细微的断裂痕迹。有时这样检查仍发现不了断裂处,则断条可能发生在转子槽内,可用断条侦察器检查。

        (2)用断条侦察器检查。如图所示,把断条侦察器跨在一根笼条上,再把一段钢锯条放在笼条上面。如果笼条是完好的,断条侦察器会在笼条中感应出电流,并使钢锯片发生震动;如果锯片不震动,则说明断路侦察器所跨的这根笼条已断裂。然后再寻找断裂点。如果用肉眼不能发现裂痕,可将断条侦察器和钢锯片放在原处,将一根导线的一端贴在端环上,另一端贴着笼条往前移动。当移到某一点时,若钢锯条发生震动,则说明断裂点已被导线短路,此处即为断裂点。

      (3)用铁粉检查。在转子两端环上通入低压大电流(以能吸铁粉即可),将铁粉撒在转子表面。电流通过笼条产生磁力线,磁力线将吸引铁粉。如发现某一根笼条周围的铁粉很少,则该处即为断条。

        断条的修理方法如下:

        (1)在断裂处钻孔,并用丝锥铰上螺纹,拧上与笼条相同材质(铝)的螺钉,把断裂处连接上。

        (2)有条件时应重新铸铝。可用煤炉等将转子加热到700℃左右使铝条熔化,并清除槽内及铁芯内的残铝,再重新铸铝。没有铸铝条件时,也可用铜条代替铝条。

        (3)用铜条代替铝条。代替的铜条截面积应占槽面积的70%左右(不要把槽塞满,否则会出现起动转矩小,而电流增大等情况),两端用短路环焊牢。转子焊接好后要做静平衡试验。对于转速高的电动机,还要做动平衡试验。
