电机调速及控制

电机调速原理及控制线路图解

图1

一、 双速电机(鼠笼式三相交流异步电动机)

1、双速电机的变极方法 U1V1W1端接电源, U2V2W2开路,电动机为△接法(低速);

U1V1W1端短接,U2V2W2端接电源为YY接法(高速)

注意,变极时,调换相序,以保证变极调速以后,电动机转动方向不变。

图2

2、主电路: KM1主触点构成△接的低速接法。

KM2、KM3用于将U1V1W1端短接,并在U2V2W2端通入三相交流电源,构成YY接的高速接法。 3、控制电路

图a电路中,按钮SB1实现低速起动和运行。按钮SB2使KM2、KM3线圈通电自锁,用于实现YY变速起动和运行。 图b 电路在高速运行时,先低速起动,后高速(YY)运行,以减少启动电流。

双速电机控制电路图B分析

1、选择开关SA合向高速→时间继电器KT线圈通电延时→KM1线圈通电,电动机M作低速启动。 KT延时时间到→KM1线圈断电复位→KM2、KM3线圈通电→电动机M作YY接法高速运行。

2、选择开关SA合向低速→KM1线圈通电,电动机M作低速转动。

3、选择开关SA合向0位时,电动机停止运行。

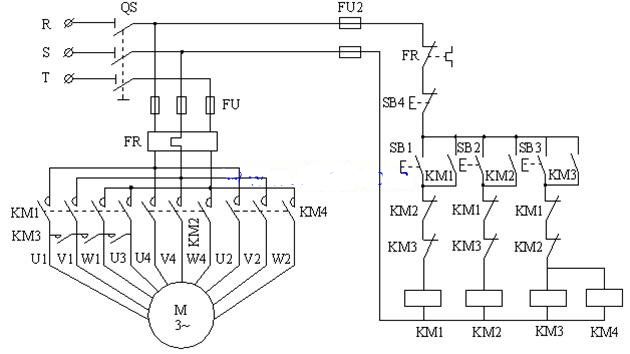

(二)、三速电机控制

图4

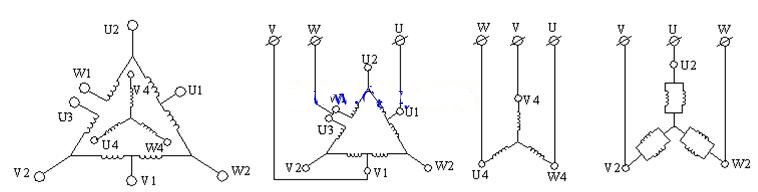

1、变极原理

三速电机定子有2套绕组,1套可作为△接法和YY接法的双速绕组,另1套为Y型接法的中速绕组。

2、主电路

KM1主触点(4个)构成低速连接,其中W1U3接到W1点。

KM2主触点构成中速Y连接,此时U3W1断开以避免交流。

KM3、KM4主触点构成高建双星形连接(KM3构成Y点)

控制电路

SB1用于KM1的起停控制,

SB2用于KM2的起停控制,

SB3用于KM3和KM4的起停控制。
